Čeština
AeroZesh G Příručka
JMNÉ MODELŮ
-
VSV-AZG4
-
VSV-AZG6
-
VSV-AZG8
-
VSV-AZG4E42A
-
VSV-AZG6E42A
-
VSV-AZG8E42A
HLAVNÍ FUNKCE
-
TIŠÍ PWM EC MOTOR : EC motor s PWM laděním poskytuje nízkou hlučnost a úsporu energie.
-
EFEKTIVNÍ PRŮTOK VZDUCHU : Efektivní dodávka vzduchu s hydro-mechanickými statorovými lopatkami při vysokém statickém tlaku.
-
OVLÁDÁNÍ RYCHLOSTI & CYKLUS ON/OFF¹ : 10 úrovní ovládání rychlosti a tři ON/OFF cykly pomocí E12 ovladače.
-
DUÁLNÍ KULOVÁ LOŽISKA : Duální kulová ložiska v motoru mají odhadovanou životnost 67 000 hodin. Umožňuje montáž ventilátoru v jakékoli poloze.
-
VÍCE REŽIMŮ² : Ruční, ON/OFF cyklus a inteligentní automatické režimy, rychlé a jednoduché nastavení pomocí VIVOSUN GrowHub.
-
WI-FI & OVLÁDÁNÍ APLIKACͲ : Inteligentná nastavení na základě proměnných podmínek prostředí přes GrowHub a VIVOSUN aplikaci na dálku.
-
Pouze pro modely VSV-AZG4/VSV-AZG6/VSV-AZG8
-
Pouze pro modely VSV-AZG4E42A/VSV-AZG6E42/VSV-AZG8E42
-

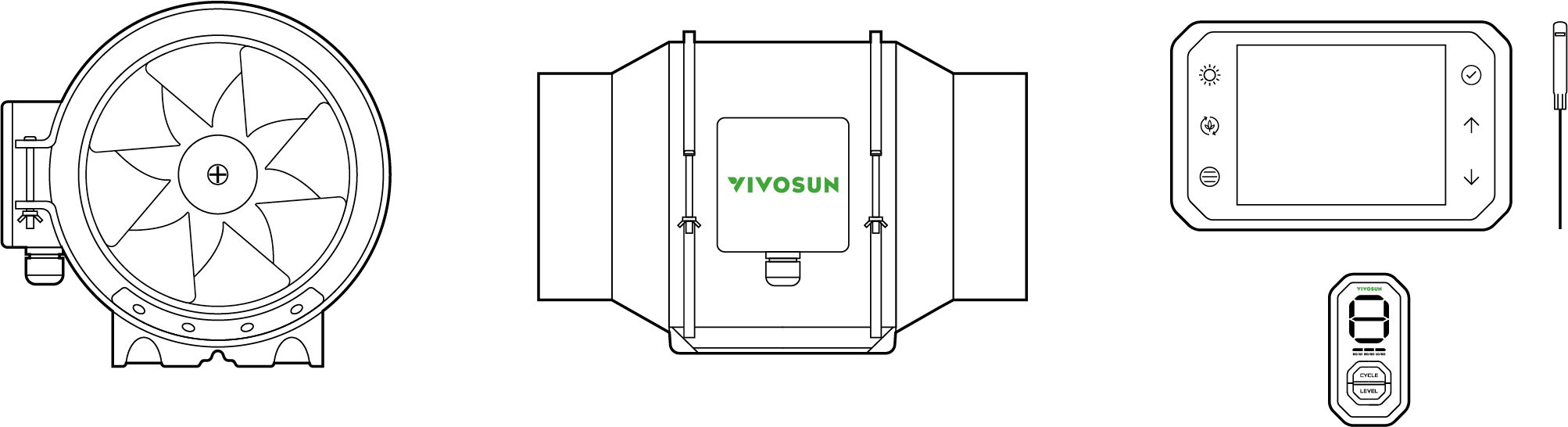

OBSAH PRODUKTU
VSV-AZG4/VSV-AZG6/VSV-AZG8
| Obrázek | Název | Množství |
|---|---|---|
Kanálový ventilátor |
1 KS |
|
|
Typ C prodlužovací kabel |
1 KS |
|
E12 Ovladač |
1 KS |
|
Závěsné popruhy |
2 KS |
|
Sada šroubů |
4 KS |
|
Nástěnný kotvící šroub |
4 KS |
VSV-AZG4E42A/VSV-AZG6E42/VSV-AZG8E42
| Obrázek | Název | Množství |
|---|---|---|
|
Systém kanálového ventilátoru |
1 KS |
|
|
Typ C prodlužovací kabel |
1 KS |
|
|
Závěsné popruhy |
1 KS |
|
|
Sada šroubů pro kanálový ventilátor |
4 KS |
|
|
Nástěnný kotvící šroub |
4 KS |
|
Inteligentní ovladač |
1 KS |
|
Senzor teploty/humidity |
3 m |
|
Expanzní šrouby |
2 KS |
|
Železná deska |
1 KS |
|
Spojovací páska |
3 KS |
|
Drátová vazba |
1 KS |

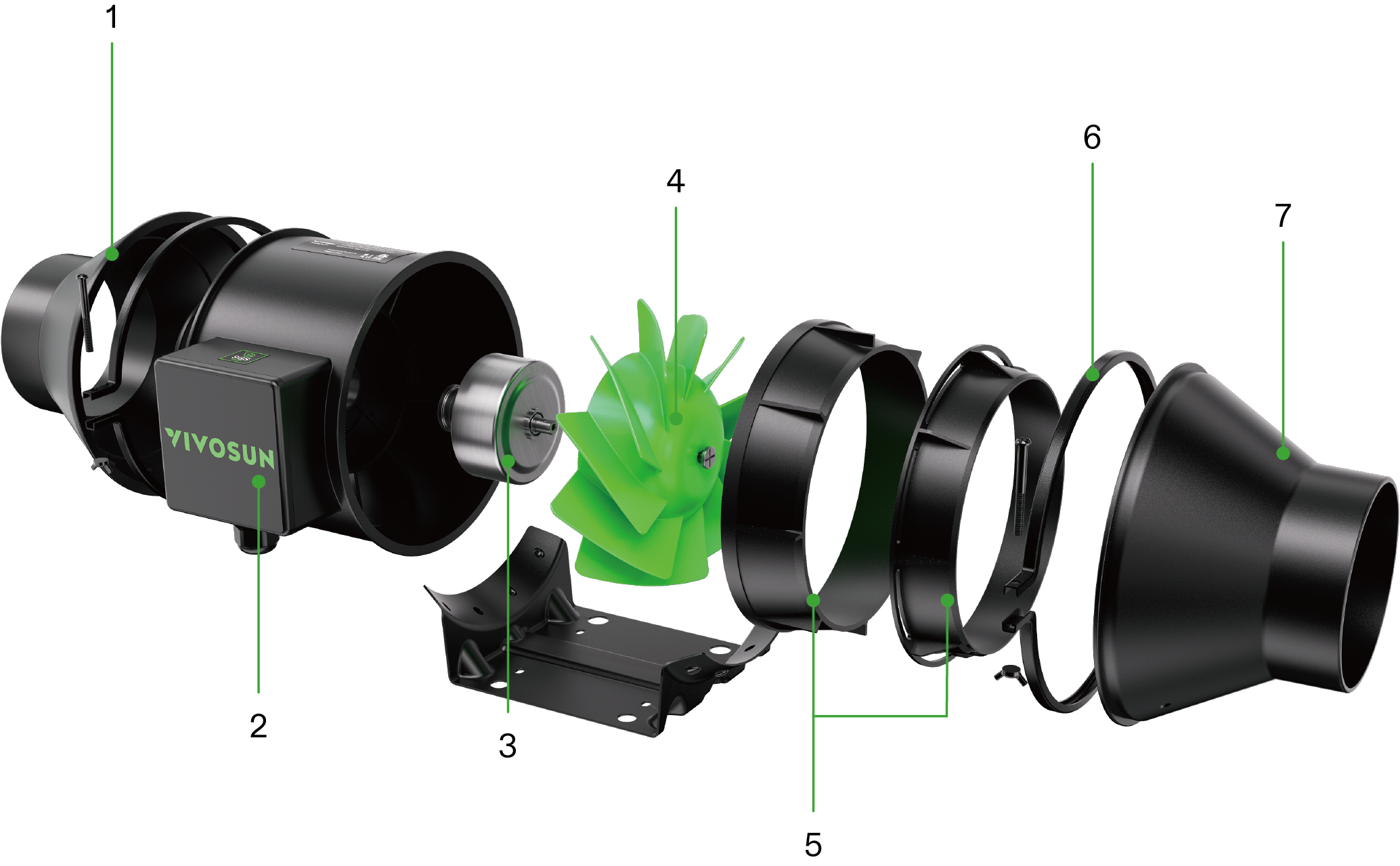

① |
Odpadní flanš |
② |
Ventilační jednotka |
③ |
EC motor |
④ |
Rotorové lopatky |
⑤ |
Vzduchový kruh |
⑥ |
Klip |
⑦ |
Nasávací flanš |

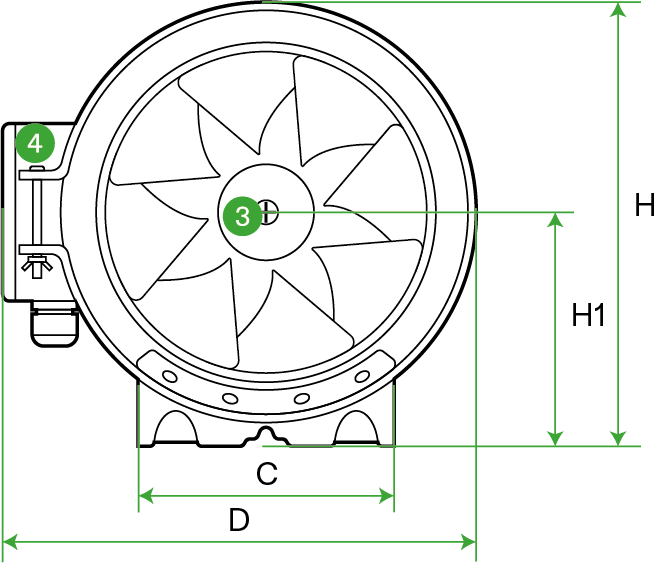

ROZMĚRY
|
|
|
Číslo série |
Část |
Množství |
① |
Flanš |
2 |
② |
Ventilační jednotka |
1 |
③ |
Rotorové lopatky |
1 |
④ |
Konektor |
1 |
⑤ |
Klip |
2 |
Jednotka: mm
Model č. |
VSV-AZG4 |
VSV-AZG6 |
VSV-AZG8 |
A |
303 |
315 |
330 |
ΦB |
Φ98 |
Φ148 |
Φ196 |
C |
120 |
120 |
135 |
D |
201 |
225 |
252 |
E |
81 |
81 |
100 |
F |
60 |
60 |
80 |
G (Dlouhá díra) |
7x5 |
7x5 |
7.5x6.5 |
H |
187.5 |
210 |
235 |
H1 |
99.5 |
110 |
124.5 |
SPECIFIKACE
VSV-AZG4 |
VSV-AZG6 |
VSV-AZG8 |
|
Velikost |
10.2 cm |
15.2 cm |
20.3 cm |
Vstup |
110-240V 50/60Hz |
110-240V 50/60Hz |
110-240V 50/60Hz |
Průměrná spotřeba energie |
20W |
35W |
78W |
Maximální spotřeba energie |
27W |
50W |
180 W |
Průtok vzduchu |
331.2 m³/h |
657.6 m³/h |
1234.2 m³/h |
Hlučnost |
28 dB(A) |
32 dB(A) |
51 dB(A) |
Rychlost ventilátoru (Max) |
2700RPM |
2500RPM |
3000RPM |
Elektrický motor |
EC-motor |
EC-motor |
EC-motor |
Ložisko |
Dvojitá kulová ložiska |
Dvojitá kulová ložiska |
Dvojitá kulová ložiska |
IP Ložiska |
IP44 |
IP44 |
IP44 |
Životnost ložisek |
67000H |
67000H |
67000H |
Certifikace |
FCC,CE,ETL |
FCC,CE,ETL |
FCC,CE,ETL |
POUŽITÍ

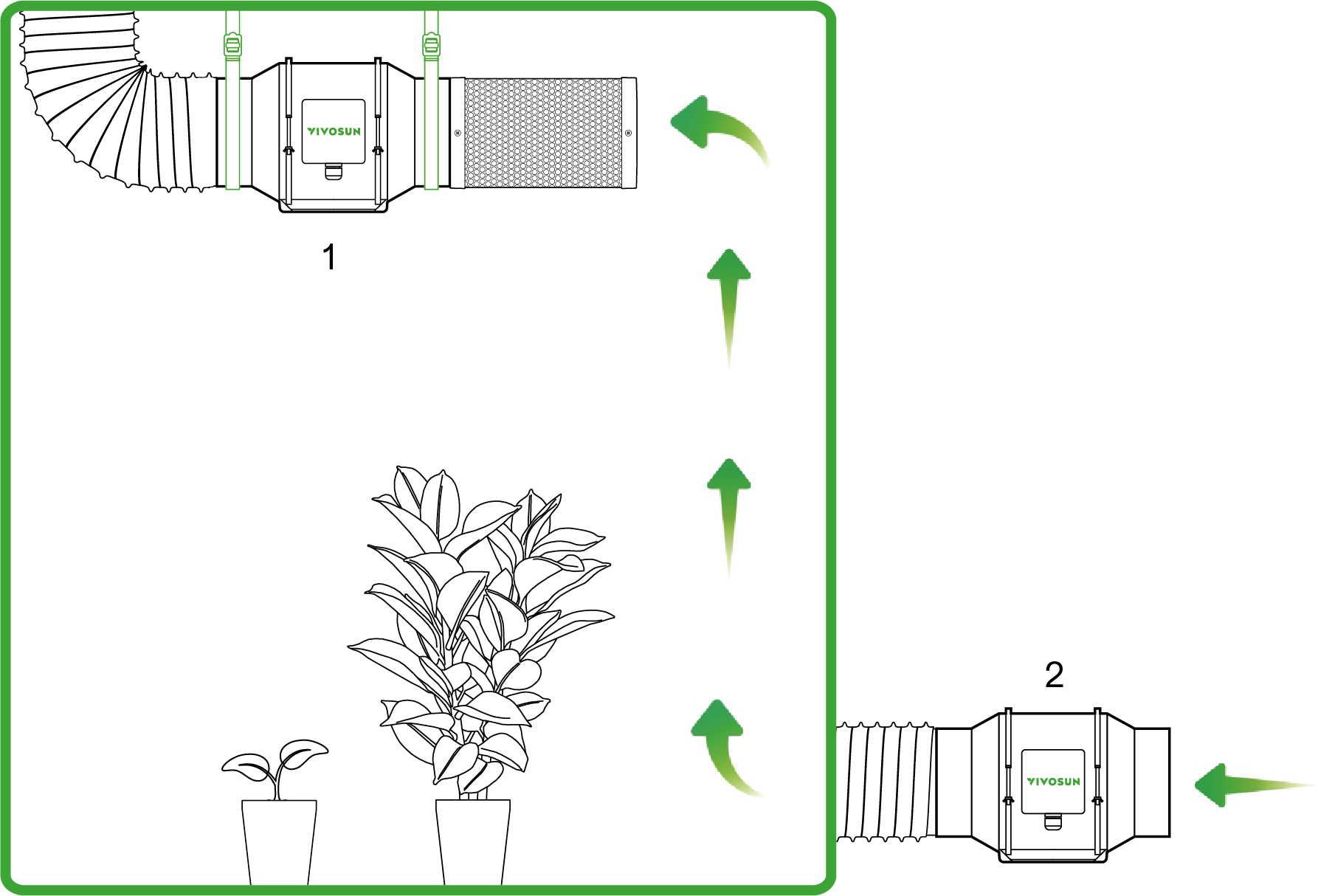

AeroZesh může být použit jako odtahový ventilátor nebo sací ventilátor pro váš růstový prostor, a každá má jiné umístění pro optimální ventilaci.
Odtahový ventilátor: Zavěšený nebo namontovaný v nejvyšším opačném rohu uvnitř vašeho růstového prostoru. Směr šipky vzduchu směřuje ven z vašeho růstového prostoru.
Sací ventilátor: Namontován v dolním rohu mimo váš růstový prostor. Směr šipky vzduchu směřuje do vašeho růstového prostoru.
1.Odtahový ventilátor 2.Sací ventilátor
INSTALACE
1. MONTÁŽ JAKO SACÍ VENTILÁTOR
KROK 1
Uvolněte a povolte spony na ventilační jednotce.

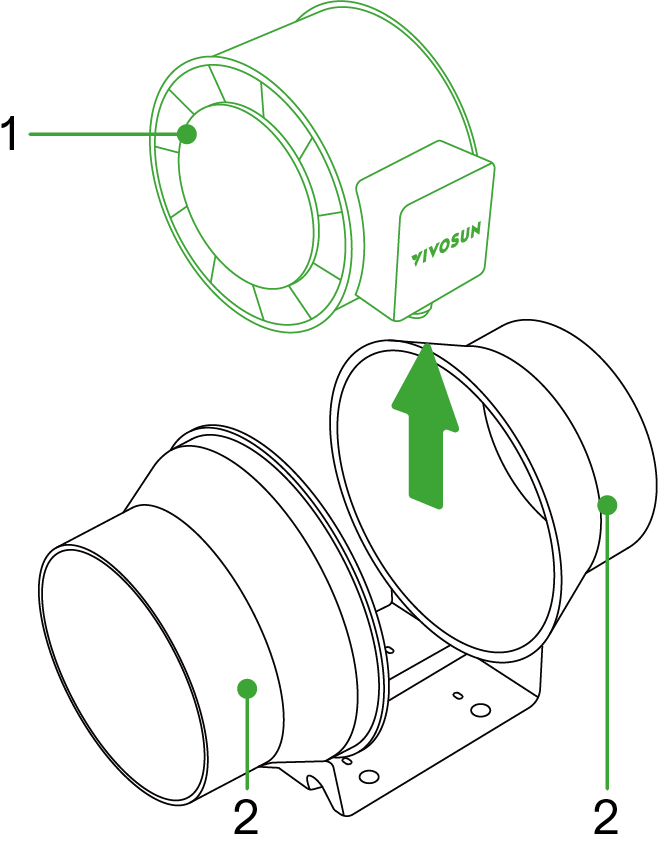

KROK 2

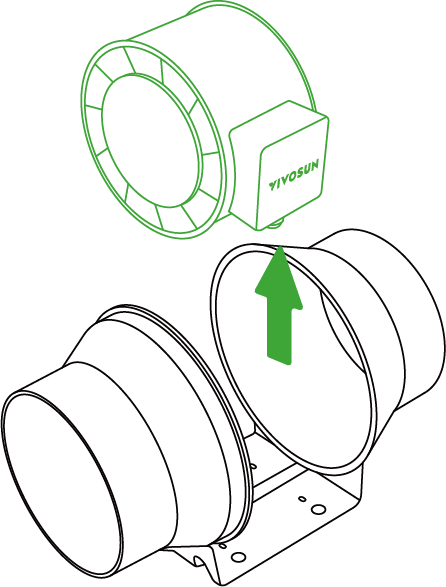

Odstraňte ventilační jednotku z flanšové konzole.
*1.Ventilační jednotka *2.Flansch
KROK 3
Vyvrtejte čtyři díry a upevněte dvě flanšové konzole na požadované místo na dřevěné podpoře nebo trámu pomocí čtyř dřevěných šroubů. Pokud chcete namontovat ventilátor na jiném povrchu než dřevo, upevněte pomocí zdi kotvy před připojením dřevěných šroubů pro připevnění flanšové konzole.

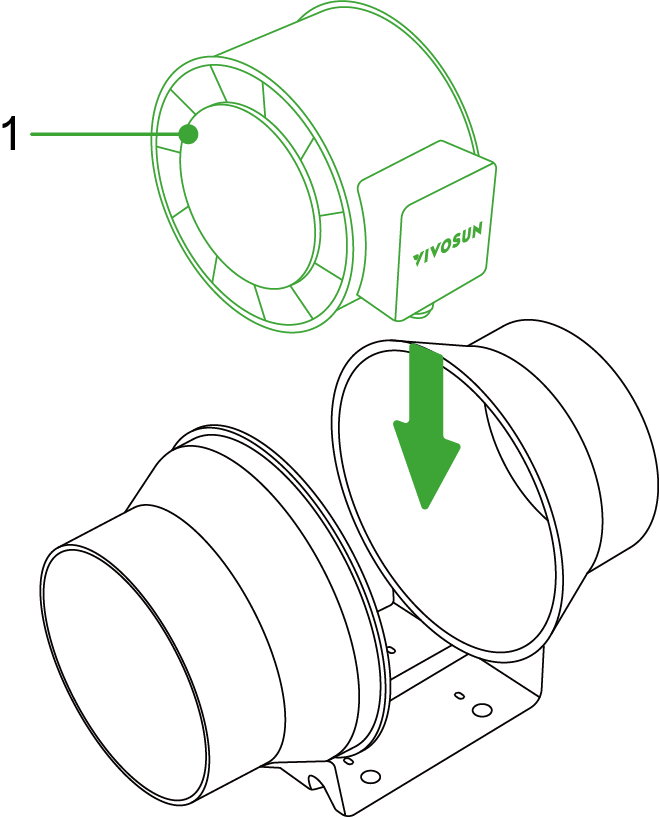

KROK 4
Zasuňte ventilační jednotku zpět mezi dvě flanšové konzole, ujistěte se, že šipka směru vzduchu na ventilační jednotce je ve stejném směru jako ta na flanši. Poté utáhněte kovové svorky, aby zabezpečily ventilační jednotku.
*1.Ventilační jednotka

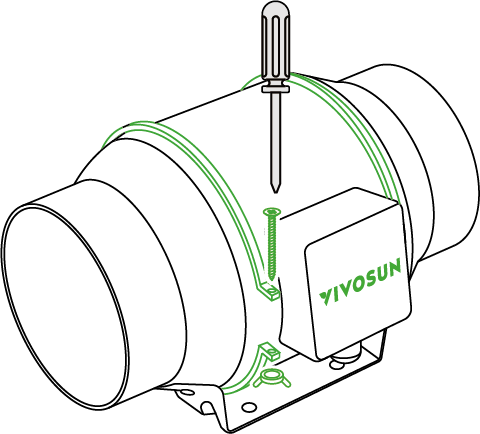

KROK 5

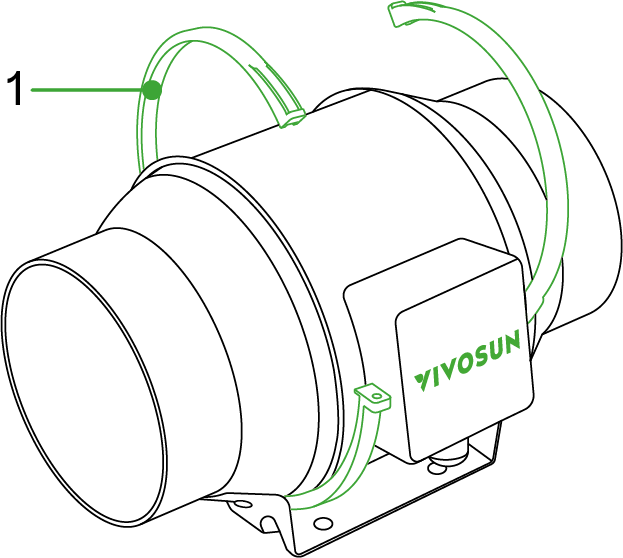

Vraťte spony na ventilační jednotku a zajistěte je šrouby.
*1.Spona
2. ZAVĚŠENÍ JAKO ODTÁHOVÝ VENTILÁTOR
A. ZAVĚŠENÍ NAHORU
A.1 Závěsné popruhy
KROK 1

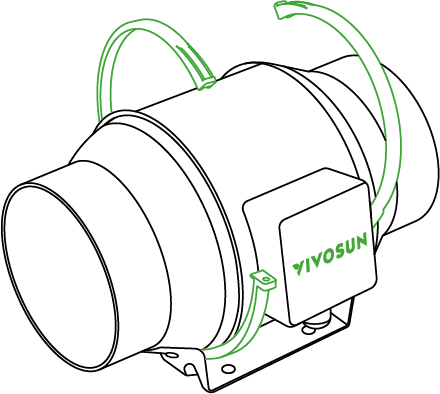

Zavěste dva závěsné popruhy kolem flanší, jak ukazuje diagram.
KROK 2

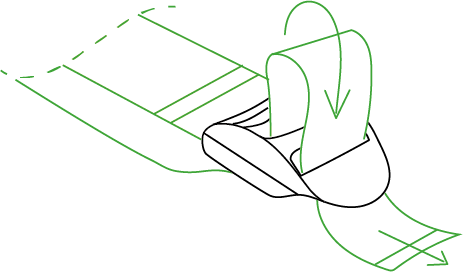

Proklouzněte popruh ze spodu skrze vnitřní zámek.
KROK 3
Proveďte popruh z vrchu do vnějšího zámku. Nastavte délku dokončeného oka podle potřeby.
|
|
|
KROK 4
Zasuňte volný konec skrze střední mezeru zámku, aby bylo oko zabezpečeno.
KROK 5

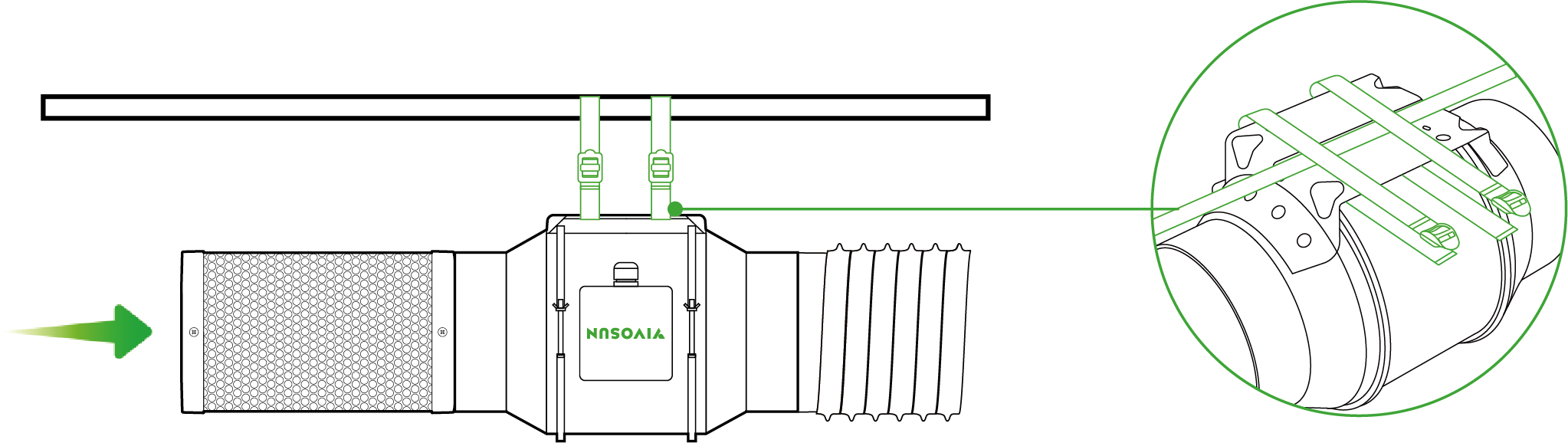

Zavěste druhý konec dvou závěsných popruhů kolem tyče, jak ukazuje obrázek.
Zavěste ventilátor pomocí kanálových flanší, abyste jej zajistili. Nastavte výšku podle potřeby.

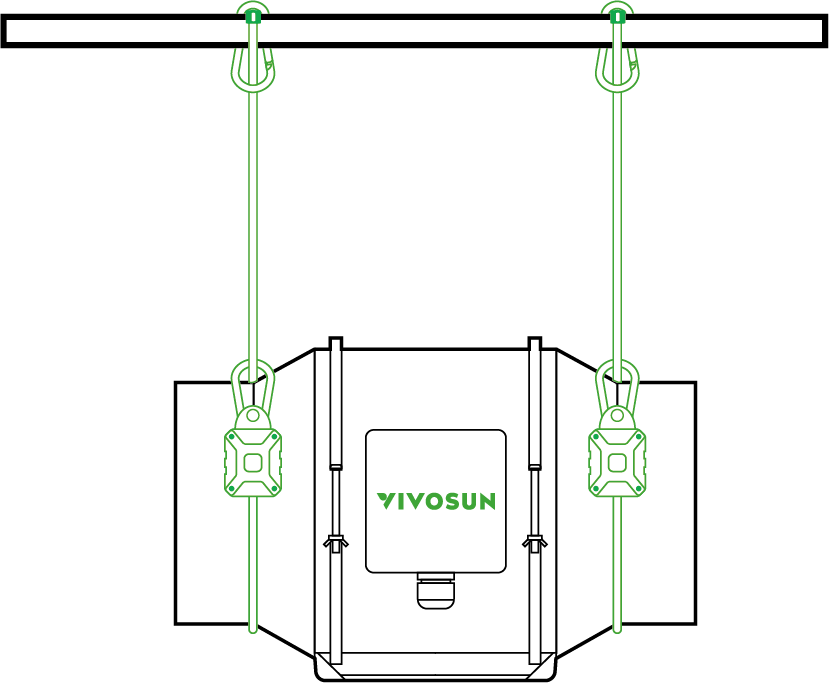

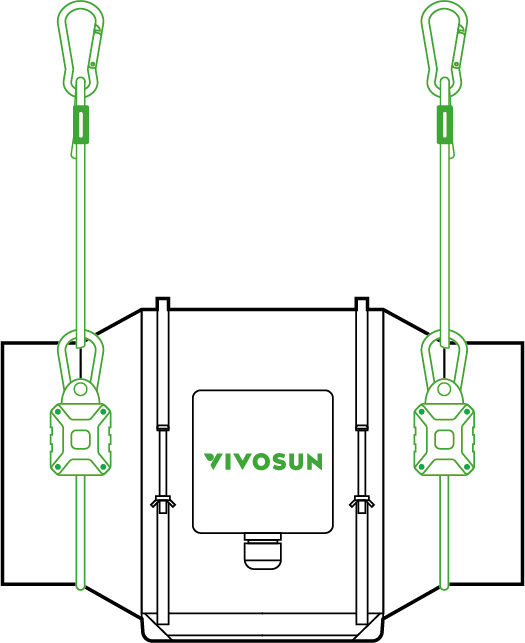

A.2 Lano na zavěšení (prodává se samostatně)
KROK 1
Zavěste dva závěsné lana kolem flanší, jak ukazuje diagram. Zabezpečte ventilátor pomocí karabin, které aretujete na lanech.
KROK 2
Zavěste druhý konec lanových popruhů kolem křížového nosníku, jak ukazuje diagram. Zabezpečte ventilátor na tyči uzamčením karabin na laně.
Stiskněte žluté tlačítko pro nastavení výšky ventilátoru.
B. ZAVĚŠENÍ DOLŮ

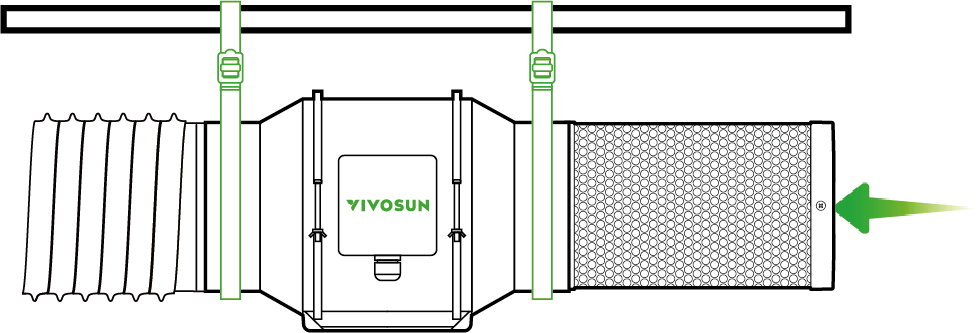

B.1 Závěsné popruhy
Zavěste závěsné popruhy kolem tyče a flanšových konzolí ventilátoru. Upravte a utáhněte popruhy, jak uvádí část A.1, kroky 2-4. Jakmile budou popruhy zajištěny, nechte ventilátor viset na tyči.

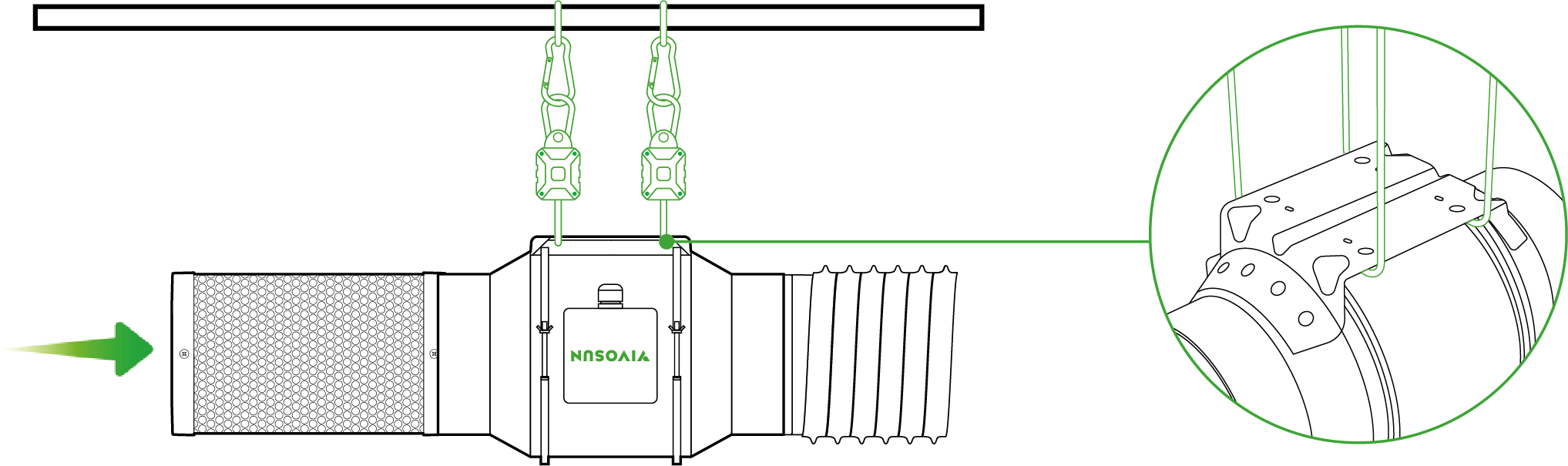

B.2 Lano na zavěšení (prodává se samostatně)
Zavěste dvě lano na zavěšení kolem tyče a flanšové konzole ventilátoru. Zajistěte oba háky na svých lanách, abyste ventilátor zavěsili.
Stiskněte žluté tlačítko na lano na zavěšení pro nastavení výšky ventilátoru na požadovanou úroveň.
3. PŘIPOJENÍ K E12 OVLADAČI
VSV-AZG4/VSV-AZG6/VSV-AZG8

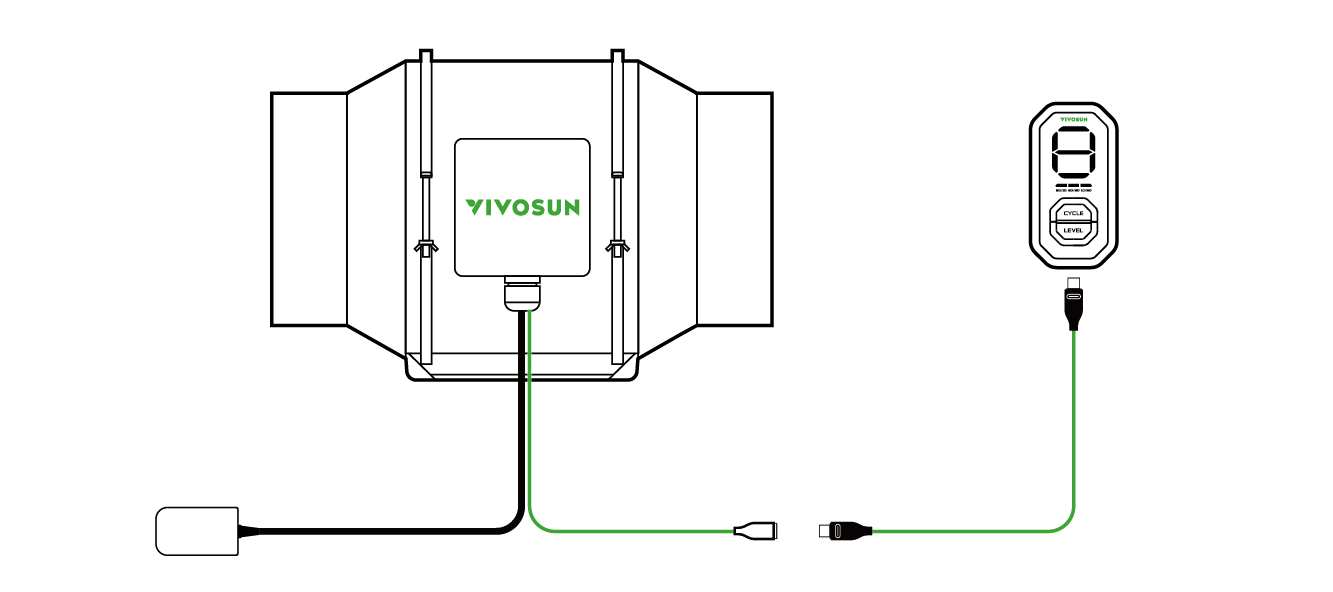

Použijte typ C prodlužovací kabel pro připojení AeroZesh k E12 ovladači. Ovladač bude napájen z kanálového ventilátoru.

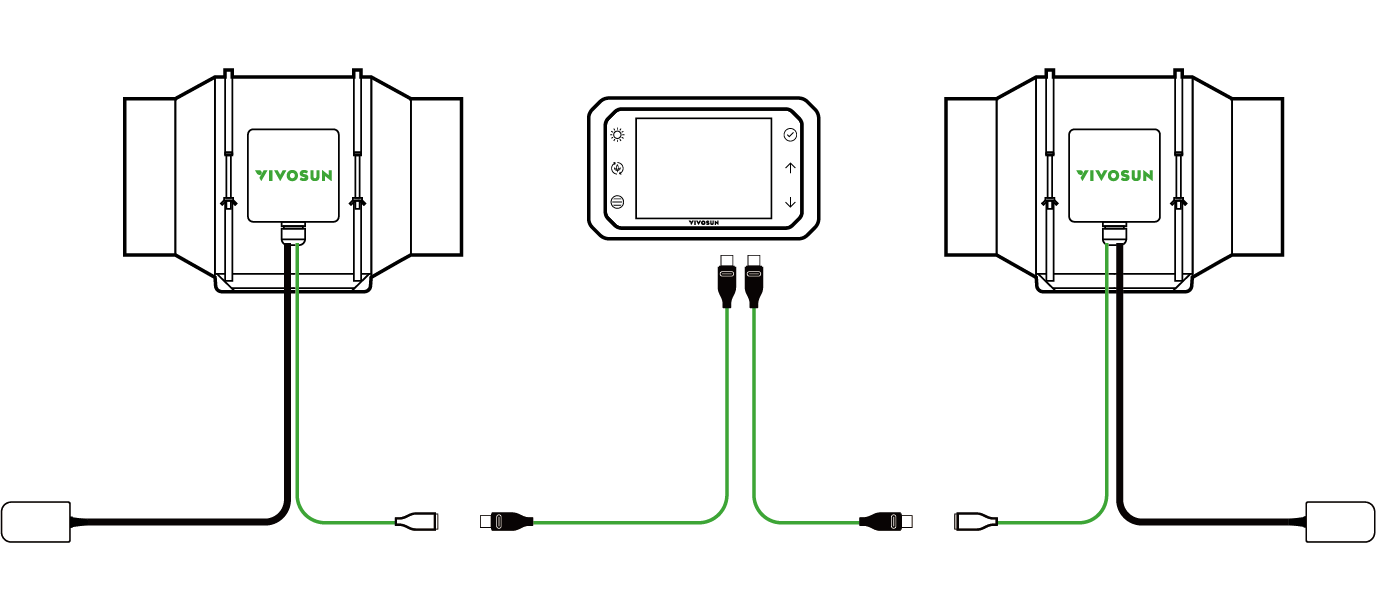

4. PŘIPOJENÍ K VIVOSUN GROWHUB OVLADAČI
VSV-AZG4E42A/VSV-AZG6E42/VSV-AZG8E42
A
B
Použijte typ C prodlužovací kabel pro připojení AeroZesh k GrowHub ovladači (A). GrowHub ovladač má dva porty typu C na ovládání dvou ventilátorů AeroZesh (B). Ovladač bude napájen ventilátorem AeroZesh.
OVLÁDÁNÍ VENTILÁTORU

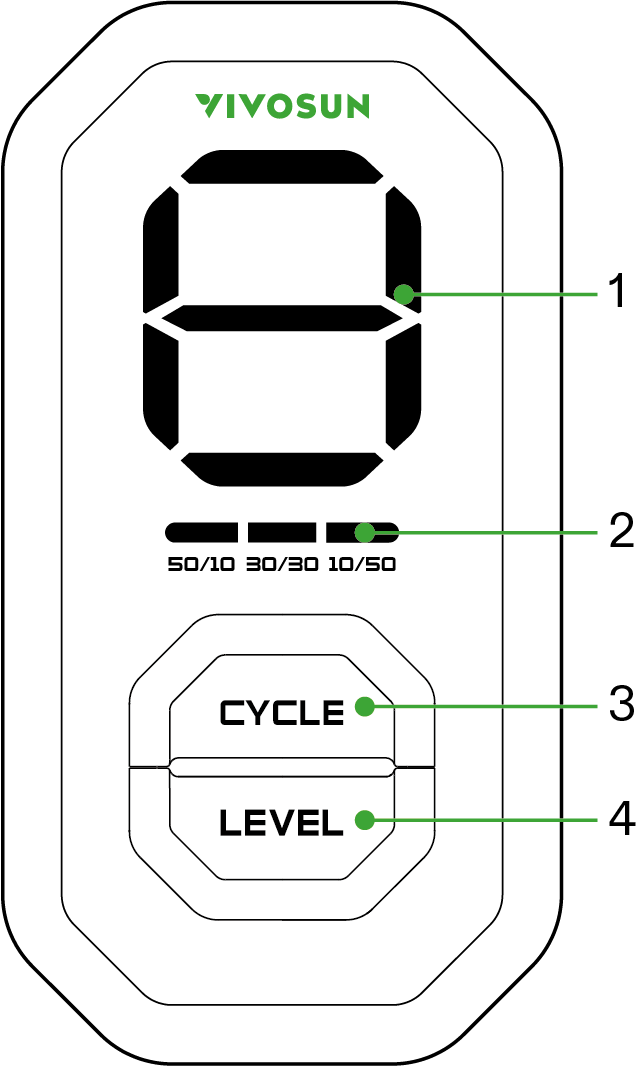

ŘÍZENÍM POMOCÍ E12 (VSV-AZG4/VSV-AZG6/VSV-AZG8)
① |
Aktuální úroveň rychlosti |
② |
Aktuální ON/OFF cyklus |
③ |
Tlačítko ovládání ON/OFF cyklu |
④ |
Tlačítko ovládání úrovně rychlosti |
Nastavení rychlosti ventilátoru
Stiskněte tlačítko ''LEVEL'' pro změnu úrovně rychlosti ventilátoru z 0 na Max. Úroveň rychlosti bude zobrazena nahoře (''A'' znamená maximální rychlost).
Dlouze stiskněte tlačítko "LEVEL" po dobu 3 sekund, abyste rychle vypnuli kanálový ventilátor. Úroveň rychlosti bude uložena a obnovena, pokud ventilátor znovu zapnete stisknutím tlačítka „LEVEL“.
Nastavení ON/OFF cyklu
Stiskněte tlačítko ''CYCLE'' pro přepnutí mezi třemi ON/OFF cyklovými režimy a odpovídající kontrolka se rozsvítí: ''50/10'': 50 minut ZAPNUTO, 10 minut VYPNUTO ''30/30'': 30 minut ZAPNUTO, 30 minut VYPNUTO. ''10/50'': 10 minut ZAPNUTO, 50 minut VYPNUTO. Bez rozsvícení: Ruční režim.
Všechny kontrolní lampičky a displej se vypnou po 10 sekundách bez akce. Stiskněte libovolné tlačítko pro zapnutí obrazovky.
Upozornění: Doporučuje se používat E12 mimo pěstební stan pro delší životnost.
ŘÍZENÍM POMOCÍ GROWHUB E42A (VSV-AZG4E42A/VSV-AZG6E42/VSV-AZG8E42)
Podívejte se do manuálu GrowHub E42A o ovládání kanálového ventilátoru a připojení aplikace.
ÚDRŽBA
Doporučuje se pravidelně čisti každoročně. Před čištění nezapomeňte vypnout napájení.
|
KROK 1 Uvolněte a povolte spony na ventilační jednotce a odstraňte ji z flanšových konzolí. |
|
KROK 2 Použijte vlhký hadřík k vyčištění lopatek ventilátoru a oběžného kola. Odstraňte vzduchový kruh mezi ventilační jednotkou a nasávacím flanšem. Vyčistěte vnitřní strany nasávacího a odpadního flanše a vzduchový kruh. |
|
KROK 3 Po vyčištění vraťte ventilační jednotku a vzduchový kruh zpět do flanšových konzolí a upevněte spony. |
Záruka
VIVOSUN nabízí dvouletou omezenou záruku na tento produkt zakoupený přímo od nás nebo našich autorizovaných prodejců, počínaje původním datem nákupu.
Tato záruka je poskytována navíc k vašim zákonným právům podle platných zákonů na ochranu spotřebitele v zemi, ve které byl produkt zakoupen, a tato práva neovlivňuje.
Pro celou záruku navštivte: https://www.vivosun.com/help/warranty-policy
Případně můžete kontaktovat zákaznický servis na support@vivosun.com / +1 888-505-8486.
UPOZORNĚNÍ
-
Instalace musí splňovat místní předpisy a krajové specifikace.
-
Zařízení musí splňovat následující normy:
-
2014/35/EU Směrnice o nízkém napětí
-
2014/30/EU Směrnice o elektromagnetické kompatibilitě
-
-
Ventilátor pracuje s napětím 110V AC až 240V AC. NEOŽIVUJTE vyšším napětím.
-
Zajistěte, aby vzduch, který se přenáší, nebyl hořlavý, výbušný nebo korozivní. Teplota prostředí nesmí překročit 40 °C (104 °F).
-
NESPRAYUJTE nebo nečistěte ventilátor vodou nebo jinými kapalinami, protože to může způsobit zkraty nebo elektrický šok.
-
Instalace na okna nebo venku je zakázána.
-
Zamezte zpětnému toku vzduchu z otevřených komínů nebo jiných hořlavých zařízení.
-
NESMÍTE používat chemikálie jako benzin, benzen nebo rozpouštědla k čištění ventilátoru.
-
Udržujte vodu daleko od motoru a elektrických součástí. NESMÍTE ponorovat plastové díly do vody nad 60 °C (140 °F).
-
Udržujte ventilátor mimo dosah dětí.
-
Během provozu, demontáže, údržby a servisu ventilátoru je přísně zakázáno.
-
NESPÍNEJTE ventilátor, pokud není bezpečně upevněn.
-
Ujistěte se, že před provozem nejsou v blízkosti nasávání ventilátoru žádné předměty.
-
Při instalaci potvrďte, že všechna příslušenství jsou správně nainstalována a struktura ventilátoru může během provozu podpořit jeho plné zatížení.
-
Pokud ventilátor vykazuje zvýšenou hlučnost, teplotní špičky, zastavení lopatek nebo interferenci cizích předmětů, okamžitě odpojte napájení, přestaňte používat a vyřešte problém před opětovným použitím.
-
Uložte ventilátor v prostředí s uvedenými podmínkami teploty a vlhkosti. Pokud je skladován déle než šest měsíců, proveďte test ventilátoru před použitím, abyste zajistili jeho správnou funkčnost.
-
NEPŘEDATTE nebo neodpojujte napájecí kabel. Kontaktujte zákaznický servis, pokud je napájecí kabel poškozen. Neautorizované úpravy zruší záruku.
NEZAPOMEŇTE, že tento výrobek nesmí být likvidován se běžným odpadem. Elektrická zařízení obsahují nebezpečné materiály, které mohou poškodit životní prostředí, pokud nejsou správně zlikvidovány.
Kontaktujte místní vládu pro informace o nedalekých sběrných místech nebo recyklačních programech, které přijímají elektronický odpad.
